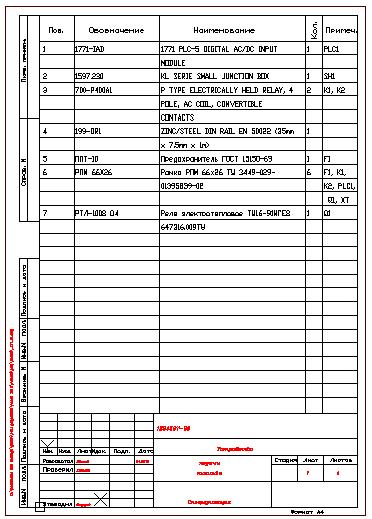

Способы создания и оформления спецификации по ГОСТ 2. Спецификация оборудования, изделий и материалов. Таким образом, с 1 января спецификация должна выполняться по новому ГОСТ. Фрагмент спецификации по ГОСТ 2. Выполняют и оформляют спецификации в Word, Excel и Auto. CAD. Либо совместно в двух из этих программ.
Составление спецификации в Excel или Word и печать на бланках. Это самый древний способ, появившийся во время перехода с ручного черчения на компьютеры. Спецификацию составляли в Excel, т. В Auto. CAD при помощи линий и текста чертили рамку и основную надпись (первый лист и последующие). После этого распечатывали бланки: один первый лист и нужное количество последующих. Затем вставляли эти распечатанные бланки обратно в принтер и на них печатали спецификацию. Таким же образом действовали с пояснительной запиской или при оформлении спецификации в Word.
Данный способ выполнения спецификаций сейчас встречается крайне редко. Составление и оформление спецификаций в Excel. Были люди, которых упражнения с принтерами и составление коллажей не устраивало. Они пошли дальше и сделали сразу рамку и основную надпись в Excel. Отдельно первый лист, отдельно последующие листы.
Шаблон ГОСТ для MS Word. Открыл я Ваш пример на машине, где нет Vision. Содержание: Рамка Спецификация Рамка спецификации Рамка со. Штампы, рамки спецификации, спецификация для Microsoft Office Word.
Бланки спецификаций это формы документов в виде структурных таблиц состоящих из ряда информационных ячеек расположенных в пространстве .
Неудобство такого способа в том, что таблица разорвана, а значит добавление строк в середину листа вызывает определённые затруднения, т. Соответственно, высота листа увеличивается. Данный способ до сих пор встречается, а на скриншотах довольно свежий пример с одного из интернет- форумов для проектировщиков.
- Письменным приложением к договору поставки, составляемым для определения качественных и количественных характеристик поставляемого товара, .
- Выполняют и оформляют спецификации в Word, Excel и AutoCAD. После этого распечатывали бланки: один первый лист и нужное .
- Шаблоны форм основных надписей и спецификаций Цитата: Формы Основных надписей (по ГОСТ 2.104-2006 ЕСКД.
- Листы спецификаций необходимы при выполнении курсовых и дипломных. Не используйте эти бланки для чертежей .
Составление и оформление спецификации в Word. Третьим способом является составление и оформление спецификации в Word. Работать с таблицами в Word не так удобно, как в Excel, но оформление сделать гораздо проще. Правда, для того, чтобы было удобно работать нужно знать и уметь применять инструмент «Колонтитулы», иначе оформление будет «съезжать». Составление и оформление спецификации в Auto. CADНа самом деле данный способ следует разделить на два: до появления таблиц в Auto. CAD и после появления таблиц.
До появления таблиц данный метод был менее удобен, чем в Word, т. А дальше всё зависело от мастерства и способа выполнения чертежей проектировщиком: style=. Аналогичным образом можно «нарезать» и оформить в пространстве Модели, но при оформлении в пространстве Листа (один лист спецификации — один лист Auto. Фильм Возрасты Лулу тут. CAD) появляется возможность быстро распечатать сразу все листы на принтер или в pdf.
С появление в Auto. CAD элемента «Таблица» возня с линиями и текстами ушла, а в остальном, всё по- прежнему зависит от способа выполнения чертежей. Составление спецификации в Excel и оформление в Word. Данный способ совмещает в себе удобство заполнения спецификации в Excel и удобство оформления в Word.
В Excel заполняется спецификация и вставляется в Word, в котором рамка и основная надпись (штамп) выполнены в колонтитулах. Далее настраивается ширина столбцов и кабельный журнал готов к печати. Казалось бы, недостатком такого способа является необходимость каждый раз сначала удалять старую таблицу, а потом вставлять и настраивать новую. Но это не совсем так. Word позволяет связать таблицу Word и таблицу Excel.
Таким образом, при обновлении данных в Excel, таблица в Word также обновится. Составление спецификации в Excel и оформление в Auto. CADС появлением в Auto. CAD элемента «Таблица» и возможность его связи с таблицами Excel, этот способ является лучшим из перечисленных.
Во- первых, заполнение таблицы спецификации в Excel кроме удобства даёт дополнительные преимущества (возможность суммирования или получение информации по ссылкам с других листов или файлов). Во- вторых, данные из Excel автоматически обновляются в Auto. CAD. В- третьих, таблица Auto. CAD имеет способность автоматически «разделяться» на несколько фрагментов, что даёт возможность быстрое и простое оформления спецификации отдельными листами (как по методу таблица в пространстве Модели, листы — в пространстве Листа, так и по методу таблица и оформление в пространстве Модели). Интервал между фрагментами, а также высота фрагментов устанавливаются в свойствах таблицы.
В- четвёртых, при оформлении спецификации в пространстве Листа, спецификация может быть включена в подшивку листов, что даёт дополнительные преимущества. На данный момент я выполняю спецификацию в Excel и оформляю в Auto. CAD. Раньше пользовался связкой Excel+Word. Вставку в Word делал таким образом, чтобы данные из Excel обновлялись.
А для выравнивания по странице, настройке ширины столбцов в Word написал небольшой макрос, чтобы не делать это вручную.
